關于3D

    一部叫好又叫座的《阿凡達》讓影院觀眾領略真實的3D世界，自此開啟了3D電影元年。實際上，3D顯示技術在上世紀就已存在，但受限于當時的應用環境、價格等原因，此項技術一直沒推廣開來。隨著科技的發展，圖像處理技術突飛猛進，如今的3D顯示技術也已廣泛應用于指揮中心、展覽館、會議室等場所。

    大視V講堂的第二講主題便是與“3D立體”有關。經過小編總結整理后，本期準備從以下三個主題展開分享關于“3D立體”的小知識。

    1. 3D成像的基本原理

    2. 實現3D立體的方法

    3. 主動、被動立體在專業音視頻行業的應用

    4.彩蛋

    一、3D成像的基本原理

    由左右眼看到不一樣的圖片，在人腦中重現，進而實現3D立體的感覺。

    本質上就是欺騙你的眼睛，讓你大腦自己想象。其中需要注意：

    1.不一樣的圖像只能是細微差距

    2.對于連續圖像，左右眼的圖像必須時間上的嚴格同步

    二、實現3D立體的方法

    根據3D成像原理，只要設備能造成視差，那么觀眾便能感受到3D顯示效果。而如何實現3D立體市場主要分為兩個流派：裸眼派和眼鏡派。

    裸眼派即為不借助眼鏡，在顯示端上模擬出一定的圖像排列，以此讓左右眼看到不同的圖像。從技術上可分為光屏障式、柱狀透鏡技術和指向光源三種。比如：運用屏幕商家推崇的3D顯示屏、虛擬歌手初音未來的3D全息演唱會。

    眼鏡派即為借助眼鏡或頭盔實現3D效果。VR頭盔通過透鏡來欺騙眼睛，讓使用者以為面前是一片廣闊的空間，而不是兩英寸的平面顯示鏡。普通的眼鏡派也大有講究，其中可分為無源(偏振眼鏡和紅藍眼鏡)、有源（快門眼鏡）分別對應了主動立體與被動立體。

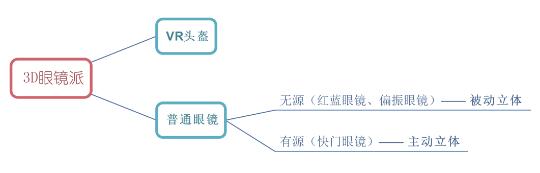

    眼鏡派分類

    由于眼鏡式3D顯示技術發展較早，現已在商用領域應用多年，因此解決方案也比較成熟。

    三、主、被動立體在行業的應用

    3.1  被動式3D眼鏡

    紅藍眼鏡 左右眼分別過濾掉紅藍色，達到視覺上的色差，從而產生立體感。但是“紅藍”顏色并無標準，會造成顏色過濾不干凈，從而畫面產生重影，因此立體效果并不好。

紅藍眼鏡效果圖

    偏振眼鏡 在眼鏡上分別安裝橫偏振片和縱偏振片，以過濾掉不同方向的光，看到不同位置的圖像，從而產生立體感。

    目前紅藍眼鏡已不能滿足觀眾對視覺體驗的要求，因此在討論被動立體的應用時，小編舉例關于偏振3D眼鏡的被動立體應用。

    3.2  被動立體投影應用

    兩臺投影機把互相垂直的兩種偏振光打在銀幕上，再通過3D眼鏡過濾，分別只能看到一個畫面，這樣就可以看到3D效果了。普通物體只能反射一個方向的偏振光，這樣就不能把兩個畫面都反射回來。只有金屬的反射是把所有光都反射回來，才能看到兩個畫面。

    被動立體投影示圖

    被動立體投影三要素

    投影機翻倍：播放從不同角度拍攝的視頻

    金屬幕：把投影機的所有光反射回來

    偏振3D眼鏡：過濾不同方向的光以獲取不同的圖片

    優點：偏振眼睛便宜，且能多人同時觀看

    缺點：投影機數量倍增；金屬幕麻煩；可視角差

    3.3 主動式3D眼鏡

    快門眼鏡  利用快門控制眼鏡的左右鏡片的開合，來實現左右兩只眼睛看到前后幀不同的圖像，在大腦中產生立體感。

    3.4 120Hz主動立體投影應用

    通過提高畫面的快速刷新率（至少要達到120Hz）左眼和右眼各60Hz的刷新圖象才會讓人對圖象不會產生抖動感，并且保持與2D視像相同的幀數，觀眾的兩只眼睛看到快速切換的不同畫面，并且在大腦中產生錯覺，從而看到3D效果。

    120Hz主動立體投影示圖

    主動立體投影三要素：

    120Hz信號源及支持120Hz的投影機

    放映主動立體片源

    發射器和快門眼鏡

    發射器發出同步信號，保證快門眼鏡與片源刷新率同步

    支持120Hz的處理器

    保證輸入信號無損處理，達到不抖動的逼真顯示效果。

    優點：投影機數量少；無需特定投影面；可視角好

    缺點：眼鏡較貴；同步處理要求高；亮度損失

    4. 彩蛋

    如何挑選對應的融合處理器

    首先我們需要考慮：帶寬

    知識回顧：

    信號帶寬大于系統帶寬，信號通過此系統時，就會產生較大失真；若信號帶寬遠小于系統帶寬，信號可順利通過。

    無論是拼接還是融合處理器，他們的處理能力往往和其支持的最大帶寬有直接關聯。

    同理也適用于系統的傳輸器/線材的選取。

    其次考慮以下內容：

    如果覺得太麻煩，您也可直接考慮大視融合處理器

    1.設備預留滿帶寬，保證信號經過融合機時，暢通無阻

    2.通過不同的模塊選擇，大視融合機可支持主/被動立體轉換

    3.專業的銷售人員會根據你的需求選配
